Поворотная петля своими руками

Не часто но бывает необходимость гибки листового металла в гараже, давно хотел сделать листогиб, но собрался только недавно и то ради эксперимента.
Для того чтоб сделать небольшой листогиб достаточно мусора из гаража (как в моем случае), но если вы хотите качественный продукт на выходе, то лучше не пожалеть денег на новые материалы, благо это не дорого, а и качество будет лучше, но об этом позже.
Размер 550 мм счел необходимым и достаточным, теперь внимание на фото — основные детали:
1 — прижим;
2 — основание;
3 — петля;
4 — поворотная часть;
5 — кронштейн (для установки в тиски)

Далее о технологии изготовления (фото со снятым прижимом). Для начала сделал петлю, она состоит двух частей, ось поз. 2 и поз. 3 (далее по тексту — втулка). Ось это болт из повески ВАЗ, его необходимо вварить соосно оси поворота поворотной части листогиба, для этого сжимаем в тисках основание и поворотную часть, к ним прикрепляем два обрезка уголка с помощью струбцин (получается 4 уголка скрепленные крестом), в центре получившегося перекрестия сверлим диаметр 3 мм, потом 8 мм, потом 12 мм, потом вставляем ось и снимаем один из уголков смежный с основанием, привариваем ось к основанию, снимаем остальные уголки и привариваем ось до конца. Таким образом получаем хорошо отцентрированную приварную ось. Делам выборки на поворотной части листогиба чтоб не мешало и не задевало сварной шов. Аналогично делаем с другой стороны, сжимаем основание с поворотной частью в тисках, надеваем втулки поз. 3 на оси поз. 2 и привариваем к поворотной части по месту.

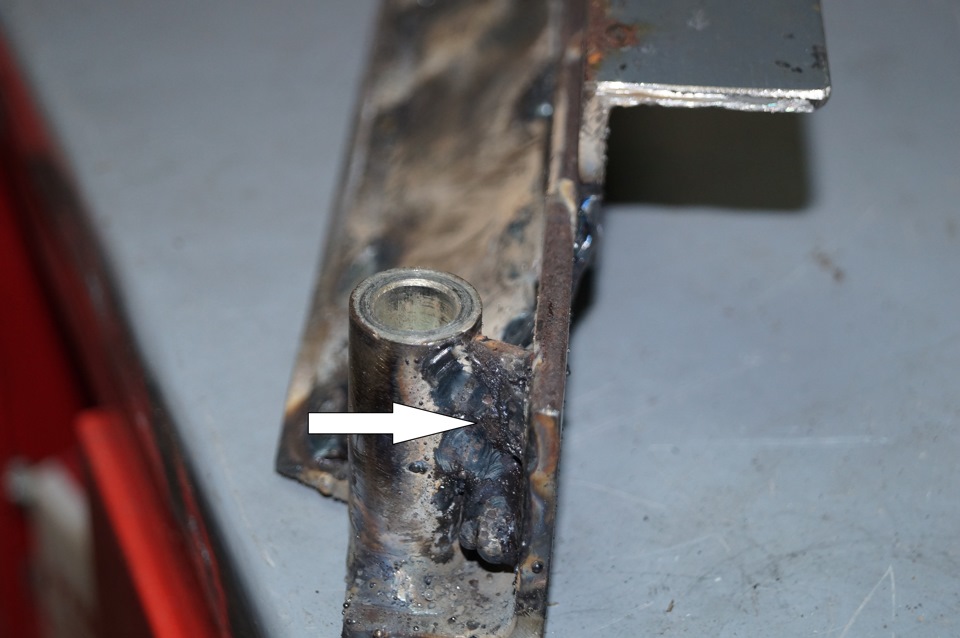

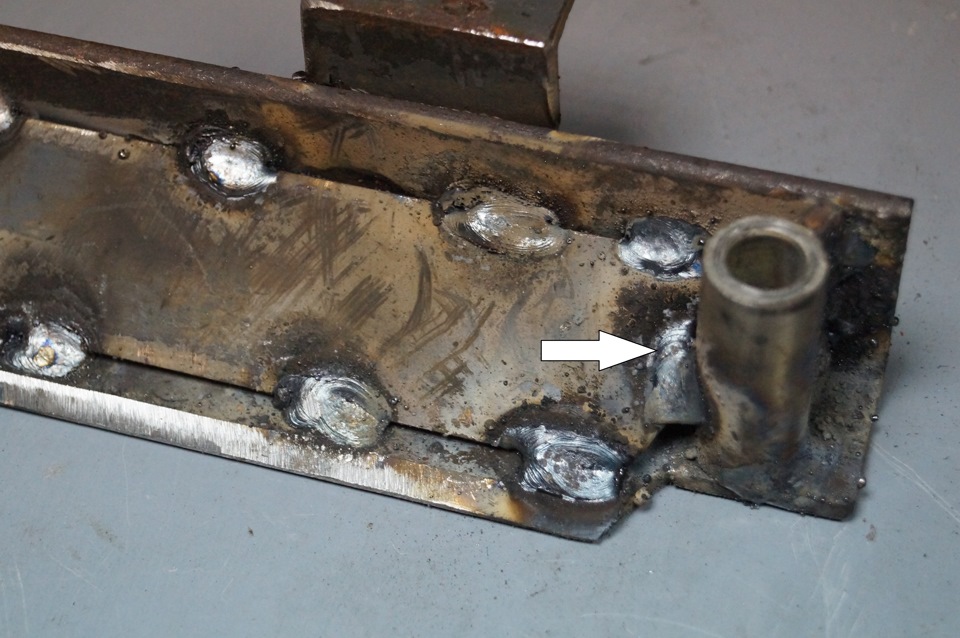

Конструкция прижима проста, но требует жесткости. Для начала просверлил отверстия 12 мм совместно в прижиме и основании, при использовании они не только прижимают прижим, но и избавляют от его центровки каждый раз когда вы хотите зажать лист. Для жесткости замкнул уголок вварив планку на прихватках, добавил связки между планкой и направляющими втулками, и вварил маленькие перемычки между направляющими втулками и прижимом, добавил две рукоятки для удобства родъема прижима. Кстати направляющие втулки когда-то были втулками в сайлентблоках.
По остальным деталям думаю должно быть все понятно без пояснений, ну и несколько фото в действии.
Загнутая деталь

А теперь об ошибках!
1. Прижим я усилил, а поворотную часть нет, и на толстом металле от 1 до 1,5 мм ей не хватает жесткости, сгиб получается округлый.
Как лечить — использовать для листогиба уголок с полкой 60 мм, и усилить планками все детали (основание, поворотная часть и прижим).
2. Ручки для подъема прижима мешают гибке.
Как лечить — приварить их с боков, там где не мешают.

Вообщем листогибом я попользовался и подарил, себе сделаю другой с учетом ошибок и из нового, ровненького металла. А данная тема является предисловием для следующей, более интересной на мой взгляд — "Что можно сделать с помошью листогиба".))))
